Крепление "крыльев" путепрокладочного отвала

Рабочее оборудование

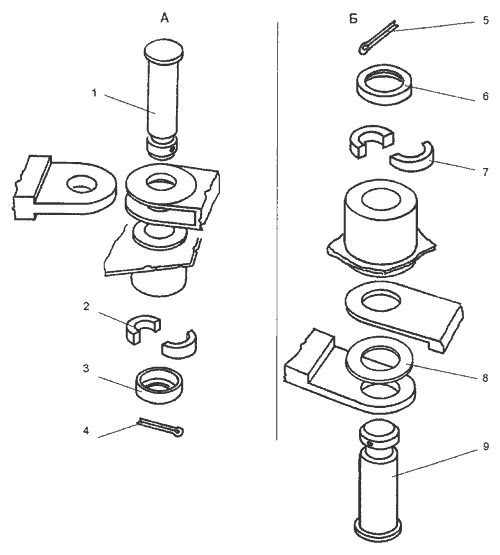

Фото детали  Крепление



на рис. Обозначение Наименование Кол-во в сб. ед.
1 ДЗ-98В1.5.28.01.001 Палец 1
2 ДЗ-98В1.5.28.01.003 Полукольцо 2
3 ДЗ-98В1.5.28.01.002 Колпачок 1
4 10х70.019 397 Шплинт 1
5 10х80.019 397 Шплинт 1
6 ДЗ-98В1.5.28.01.005 Колпачок 1
7 ДЗ-98В1.5.28.01.006 Полукольцо 2
8 ДЗ-98В1.5.28.01.007 Прокладка 4
9 ДЗ-98В1.5.28.01.004 Палец 1
